IPSec VPN-туннель между Cisco ASA роутером на IOS

На Cisco IOS мы уже настраивали IPSec туннель, пришла пора настроить его на ASA. Построим туннель между нашим сконфигурированным роутером и данным файрволом.

Тут ситуация во многом похожа, настройка происходит в несколько этапов.

1. Включение ISAKMP

2. Создание ISAKMP политики

3. Настройка туннеля

4. Установка политик IPSec

5. Создание карты шифрования и привязка к интерфейсу (crypto map)

6. Дополнительные настройки

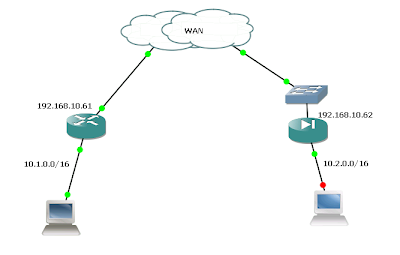

Есть еще ряд опциональных действий, таких как настройка фильтрации трафика, настройка NAT и т.д. Все действия будут производиться в командной строке, никаких графических утилит вроде ASDM! Ну и для большей наглядности существующая топология изображена на рисунке.

Шаг 1. Включение ISAKMP

Тут все просто и интуитивно понятно. Вводим команду

ASA(config)# crypto isakmp enable ?

configure mode commands/options:

Current available interface(s):

  inside   Name of interface Ethernet0/5

  outside  Name of interface Ethernet0/0.10

  wan      Name of interface Ethernet0/0

ASA(config)# crypto isakmp enable outside

ASA(config)#

outside - это, как видно, имя моего интерфейса, который выходит в мир. Можно увидеть, что это подинтерфейс и трафик  там тегированный, впрочем, сейчас это не имеет никакого значения.

Шаг 2. Создание ISAKMP политики

Для успешного прохождения первой фазы установки туннеля нужно правильно сконфигурировать политики ISAKMP.

ASA(config)# crypto isakmp policy 10

ASA(config-isakmp-policy)# hash md5

ASA(config-isakmp-policy)# authentication pre-share

ASA(config-isakmp-policy)# lifetime 3600

ASA(config-isakmp-policy)# group 1

ASA(config-isakmp-policy)# encryption DES

ASA(config-isakmp-policy)#

Все параметры упоминались в статье про настройку IPSec на IOS, повторяться не буду.

Шаг 3. Настройка туннеля

 Теперь укажем адрес и привяжем к нему Preshared key. Он должен совпадать с тем, который указан ан маршрутизаторе

ASA(config)# tunnel-group 192.168.10.61 type ipsec-l2l

ASA(config)# tunnel-group 192.168.10.61 ipsec-attributes

ASA(config-tunnel-ipsec)# pre-shared-key SECRETkey

ASA(config-tunnel-ipsec)#

К слову, в running-config ключ будет выглядеть так

ASA(config)# show run | in pre-shared-key

 pre-shared-key *

но его можно будет увидеть после сохранения конфигурации и просмотра startup-configa.

ASA(config)# more disk0:/.private/startup-config

Шаг 4. Установка политик IPSec

Тут все схоже с IOS, задается все одной командой. Естественно, все должно совпадать с параметрами на роутере.

ASA(config)# crypto ipsec transform-set MyTSet ?

configure mode commands/options:

  esp-3des      esp 3des encryption

  esp-aes       esp aes 128 encryption

  esp-aes-192   esp aes 192 encryption

  esp-aes-256   esp aes 256 encryption

  esp-des       esp des encryption

  esp-md5-hmac  esp md5 authentication

  esp-none      esp no authentication

  esp-null      esp null encryption

  esp-sha-hmac  esp sha authentication

  mode          mode transport

ASA(config)# crypto ipsec transform-set MyTSet esp-3des esp-md5-hmac

ASA(config)#

Как, видно, богатство выбора не такое, как в IOS.



Шаг 5. Создание карты шифрования (crypto map)

На этом этапе у нас установлены правила для первой и второй фаз построения туннеля. Осталось создать карту шифрования. Для этого нам нужны ACL, адрес противоположной стороны и transform-set.

 ASA(config)# access-list out_cmap permit ip 10.2.0.0 255.255.0.0 10.1.0.0 255.

ASA(config)# crypto map CMap 10 match address out_cmap

ASA(config)# crypto map CMap 10 set peer 192.168.10.61

ASA(config)# crypto map CMap 10 set transform-set MyTSet

ASA(config)#

привязываем к интерфейсу

ASA(config)# crypto map CMap interface outside

ASA(config)#

Шаг 6. Дополнительные настройки.

Сюда входит установка маршрута в удаленную подсеть

ASA(config)# route outside 10.1.0.0 255.255.0.0 192.168.10.61

Настройка ACL исходящем интерфейсе

ASA(config)# access-list IN_ACL permit ip any any

ASA(config)# access-group IN_ACL in interface outside

Тут я разрешил весть ip-трафик на интерфейс. В боевых условиях этого делать, конечно, не рекомендуется.

Ссылка на конфиг маршрутизатора

Ссылка на конфиг ASAы
